關節模組

所屬分類：關節模組及相控陣舵機

本產品系列以伺服驅動控制技術為核心，采用“四合一”設計方案，實現了“驅動器、電機、減速機、編碼器”的高度集成，產品具有高功率密度、高精度、大扭矩、高效率等特點，產品已實現系列化，各項性能指標處于行業領先定位。

產品咨詢

首頁

產品詳情

（2）技術參數

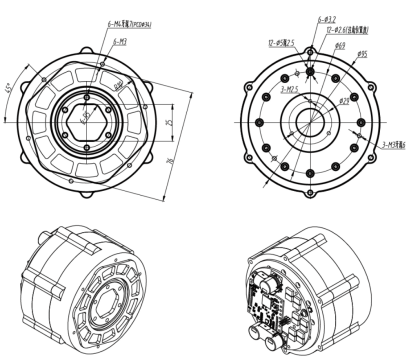

90型：

主要參數：

序號	名稱	技術參數
1	工作電壓	48VDC
2	額定電流	10A
3	峰值電流	65A
4	額定功率	300W
5	峰值功率	1000W
6	編碼器分辨率	17位
7	外形尺寸	Φ95x60

不同減速比對應參數:

序號	減速比	啟停峰值扭矩（Nm）	額定轉矩（Nm）	額定轉速	峰值轉速
1	1:1	10	2.25	1600	2800
2	1:5	50	11.25	320	560
3	1:10	100	22.5	160	280
4	1:16	160	36	125	188
5	1:20	200	45	100	150
6	1:25	250	56	80	120

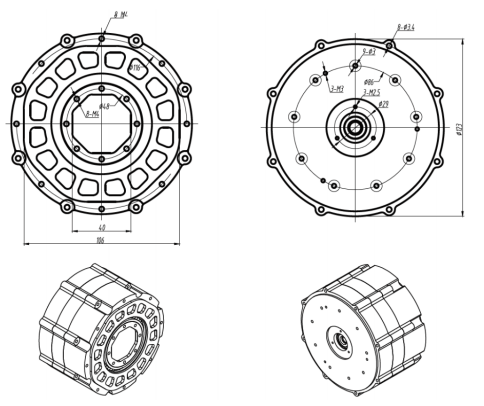

120型：

主要參數：

序號	名稱	技術參數
1	工作電壓	48VDC
2	額定電流	6A
3	峰值電流	60A
4	額定功率	400W
5	峰值功率	1800W
6	編碼器分辨率	17位
7	外形尺寸	Φ123x80

不同減速比對應參數:

序號	減速比	啟停峰值扭矩（Nm）	額定轉矩（Nm）	額定轉速	峰值轉速
1	1:1	16	2	1000	1500
2	1:5	60	10	200	300
3	1:10	120	20	100	150
4	1:16	192	32	62.5	94
5	1:20	240	40	50	75
6	1:25	300	50	40	60
